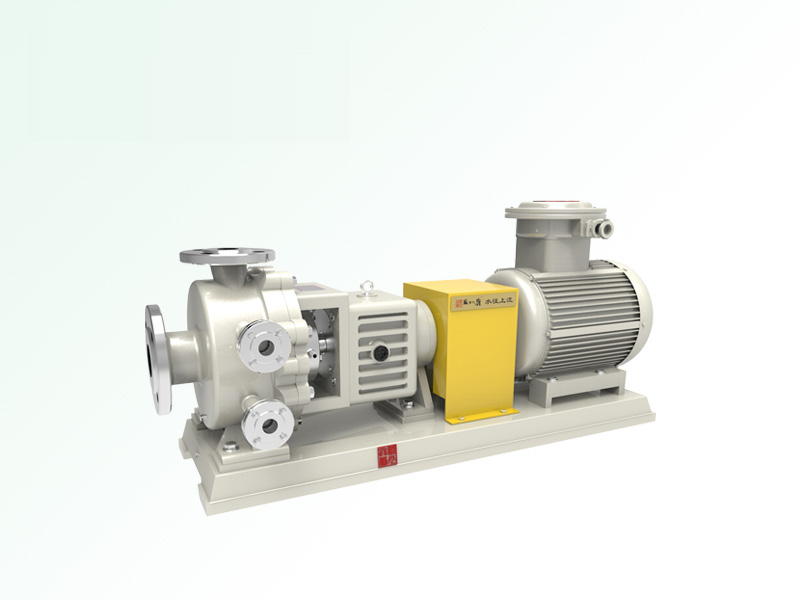

金屬化工離心泵
| 型號意義 | TIG(B)80-65-160 |
| T | 企業代號 |
| I | 國際標準化工離心泵 |
| G | 高溫型 |
| B | 保溫型 |
| 80 | 進口口徑80mm |
| 65 | 出口口徑65mm |
| 160 | 葉輪名義直徑160mm |
| 名稱： | TIG不銹鋼化工保溫泵/IHB化工保溫泵/ IHG化工高溫離心泵/ 化工離心泵/ISO離心泵/高溫堿泵/ |
| 輸送介質： | 中性或有腐蝕性液體 |
| 適用行業： | 制堿，氯堿，純堿，石油，化工，冶煉，廢水，環保，海化淡化 |
| 產品特點： | 底腳支撐 |
| 結構形式： | ISO2858標準、臥式、泵與電機聯軸器連接 |
| 口徑： | 25～200mm |
| 流量： | ～400 m3/h |
| 揚程： | ～125m |
| 轉速： | 1450/2900r/min |
| 工作溫度： | -20～+250℃ |
| 壓力等級： | 1.6Mpa |
| 功率： | ～110KW |
| 材料： | 304、304L、316、316L、2205、HC276 |
一、產品簡介：
產品概述：
TIG(B)不銹鋼高(保)溫離心泵[簡稱：高(保)溫離心泵]是按照國家標準設計的新技術產品并結合TI泵的工藝設計制造。不銹鋼高(保)溫泵體設計了雙層冷卻(保溫)裝置，可使用液氮、水(蒸汽)對泵體內介質降溫(保溫)，保證了介質在輸送過程中不會冷凝、結晶、汽化等現象，而設計的耐高溫、保溫，高效節能的新型工業用泵，性能達到國際標準，可替代價格昂貴進口化工泵。
產品優點：
1. TIG（B）不銹鋼高（保）溫離心泵是皖氟龍根據IS02858／GB5662／DIN24256國際標準自行設計研發的耐高（保）溫的新型工業用泵，技術指標達到國內外同類產品先進水平；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；
2.1. 保溫泵泵體和泵蓋設計了雙層保溫裝置，可使用蒸氣等對泵體內介質保溫，保證了介質在輸送過程中不會冷凝，結晶，汽化；
2.2. 高溫泵泵體和泵蓋設計了雙層冷卻裝置，可使用水、氮氣等對泵體內介質冷卻，確保進入泵內的介質保持在較低的溫度
4.機封采用單端面、內裝式平衡型波紋管機械密封，設計壓力12MPa，設計溫度300℃；采用API610標準plan32沖洗方案，密封冷卻水壓力8.3～8.5Mpa；
5.國際標準軸聯后拉式設計，無需拆卸管道，維修方便；
6.臥式安裝，振動小，噪音低，運行平穩，國際標準設計，可與標準化工離心泵互換，方便用戶更換和使用；
產品用途：
廣泛應用于石油、化工、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于強液、有機容劑和貴重液體的輸送。
性能范圍：設計壓力：1.6Mpa、流量:2-1400m3/h、揚程：20-125m、功率：1.1-400kw
適用溫度：水冷：-30～200℃；
注意事項：當介質比重大于1.3mg/cm3時訂貨時應說明，禁止空運轉，禁止輸送含有顆粒或有結晶的介質。
二、結構圖：
三、性能曲線圖：
四、性能參數表：
產品實景
