一、產品簡介：

產品概述：

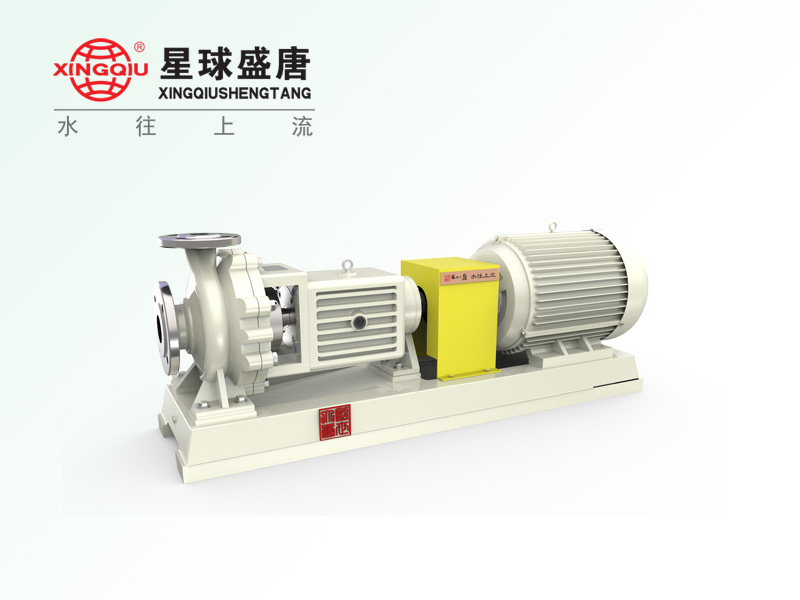

TIJ化工流程離心(堿)泵是單級單吸懸臂式離心泵，在TI泵的基礎上升級創新而成，是替代IH，TI的新型標準化工流程泵。該泵為單級單吸懸臂式結構，其在設計上，采用了先進的水力模型，具有較高的效率，比IH泵提高了5%，是節能型產品。
在結構設計上借鑒了美國ANSI標準，加粗了軸徑，加長了懸臂比，消除了IH泵軸的強度不夠、經常斷軸的弊病，提高了運行穩定性，降低了維修費用和運行成本。參照了美國API682標準對機械密封和密封腔結構進行了不斷的探索和改進，研制出的179系列靜止式耐腐耐磨機械密封成功地使用于純堿，氯堿，制鹽，冶金，造紙，環保等行業及易結晶，多顆粒的工況。還可以采用API610推薦的密封形式。
經過十幾年的改進與擴展型譜，TIJ泵的使用范圍不斷得到擴展，目前已有100多個規格，該泵具有耐腐、耐磨、耐高溫、不氧化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。基本覆蓋2.0MPa的壓力，300℃溫度下的所有化工流程應用。是與CZ，ZA并列的國內應用最廣泛的三大化工流程泵系列之一。
產品優點：
1.TIJ型化工流程離心(堿)泵是本公司在IH泵的基礎上升級創新而成的標準化工流程泵，是根據IS02858/GB5662標準自行設計研發的，技術指標達到國內外同類產品先進水平；
2.泵體、泵蓋、葉輪等過流部件均采用優質不銹鋼材料，新工藝一次精密鑄造而成，無雜質，無氣孔，沙眼，可選用2205雙相不銹鋼等優質合金耐磨材料；
3.軸封為自行研制的179系列靜止式耐腐耐磨機械密封，可選用單端面，雙端面機械，集裝式，填料動力密封，對磨的密封面材料可選：硬質合金，碳化硅等材料，以滿足各種工況要求；
4.耐腐耐磨設計，可輸送漿料，結晶，懸浮物顆粒小于3mm，含固量小于10%的液體；
5.加粗了軸徑，加大了軸承，加長了軸承箱，有效增大的泵軸的扭距，可有效承載大比重，易結晶介質，不會出現過載，斷軸等現象；加大了儲油室潤滑油量，軸承箱散熱片，有效降低了軸承運行溫度，提高了軸承使用壽命；
5.泵體為軸向吸入，徑向排出。泵體上鑄出支撐腳，直接固定在底座上，泵蓋通過止口固定在懸架體上，泵體和懸架體將泵蓋夾緊。在檢修時拆除懸架體與泵體之間的連接螺母，泵的傳動部分便可從泵體中退出，無需拆卸進出口管路。對于大規格泵，泵聯軸器和電機軸之間有一中間加長節，在檢修時電機不必移動，拆下中間加長節，傳動部分即可退出泵體，這是國際上通用的化工泵結構，可與標準化工離心泵互換，方便用戶使用；
產品用途：
堿和無機鹽：氨堿法、聯堿法生產的氨鹽水母液，純堿，電解液，隔膜堿和離子膜工藝生產的苛性堿、氯化物和次氯酸鹽，硫化堿，硫酸鹽，過氧化氫等。
有色金屬冶煉:電解銅鎳的電解液，生產鋁的鋁酸鈉液，生產鈷的酸霧液，生產鋅的礦漿液，生產釩的釩酸銨，生產黃金的酸霧液和硫脲液等。
鋼鐵工業：電鍍，酸洗，電泳漆等。
制酸工業：鹽酸，硝酸，硫酸，磷酸，磷酸料漿，醋酸等。
石油化工：石油的煉制、裂解、分離，丁二烯，烷基苯，甲醇等。
合成纖維和塑料工業：滌綸，二氯甲烷，環氧氯丙烷，二氯丙烷，聚氯乙烯，二甲基甲酰胺等。
造紙工業：紙漿蒸煮液，綠液，白液，濃黑液，漂白液。
化肥工業：尿素，硝酸銨，碳酸氫銨，氯化銨，磷酸銨，氯化鉀，硫酸鉀等。
發酵工業：中間體，乳酸，檸檬酸，食品添加劑，啤酒，各種發酵漿液等。
環境保護：各種藥劑，含酸堿廢水等。
產品材質：與介質接觸的過流部件，常用材料如下:
0Cr18NI9,0Cr18Ni9Ti,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,1Cr18Ni12Mo2Ti,316,316L,0Cr17Ni4Cu4(沉淀硬化型不銹鋼)，0Cr25Ni6Mo3Cu2MnSi(雙相不銹鋼)，310S,20#合金，904，TA2（鈦）Ti/pd(鈦鈀合金)，Ni(鎳)，蒙乃爾合金等。
性能范圍：設計壓力：1.6Mpa、流量:2-1400m3/h、揚程：3-125m、功率：1.1-400kw
適用溫度：-20～200℃；雙端面密封冷卻裝置，可輸送介質溫度為300℃
注意事項：當介質比重大于1.3mg/cm3時訂貨時應說明，禁止空運轉。

二、結構圖：

三、性能曲線圖：

四、性能參數表：
