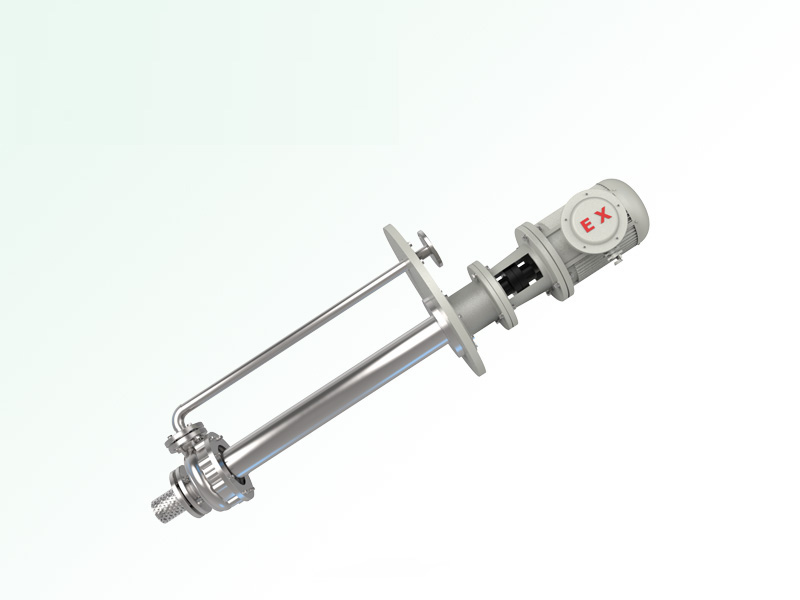

TY不銹鋼液下泵

文字：[大][中][小] 2025-09-17 瀏覽次數：392

業務咨詢

型號意義	TY40-50
T	企業代號
Y	液下泵
40	進口口徑40mm
50	揚程50m
名稱：	TY不銹鋼液下泵/ TY液下泵/不銹鋼液下泵/長軸液下泵/排污液下泵/液下泵
輸送介質：	中性或腐蝕性液體
適用行業：	化工，醫藥，環保，廢水，水，處理，海化淡化
產品特點：	液下深度可調
結構形式：	國標、臥式、泵與電機聯軸器連接
口徑：	25～200mm
流量：	1.5～400 m3/h
揚程：	10～125m
轉速：	1450/2900r/min
工作溫度：	-20～+350℃
壓力等級：	1.6Mpa
功率：	1.1～110KW
材料：	304、304L、316、316L、HC276、TA2

一、產品簡介：

產品概述：
TY 液下泵是按照國家標準設計，其接觸液體的液下部分全部采用不銹鋼制造，根據用戶的工況需求，液下深度為1到8米不等，泵主機部分全部放置在液體內，具有耐腐蝕范圍廣、效率高、軸聯接結構安全可靠、拆卸方便等優點，無需灌液即能抽送，由于泵運轉產生的軸向力及徑向力分別由滾動軸承和滑動軸承支撐，因此運行寧靜無噪音，是真正集環保與節能于一身的高科持產品、具有耐腐蝕性強、耐磨性好、機械強度高、不氧化、無毒素分解、食品級等特點。設計合理，結構緊湊，性能可靠，使用維修方便，效率高，高效節能。
產品優點：
1.TY液下泵按照國家標準設計的高效節能的新型液下離心泵；
2.泵體、泵蓋、葉輪等過流部件均采用優質不銹鋼或特殊材料制造；
3.無軸封，軸承、軸套采用高耐磨耐溫的石墨、四氟等材料，有效地保證泵的使用壽命；
4.無需灌液即能抽送、液下深度可達8m；
5.無需獨立潤滑和冷卻水，降低了能耗；
6.立式安裝，結構緊湊、振動小，噪音低，效率高、運行平穩；
7.可按要求訂做保溫、高溫液下泵。
產品用途：
廣泛應用于石油、化工、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、無線電、化成箔、科研機構、國防工業等生產流程中輸送強腐蝕性液體，尤其適用于濃酸、無水酸、強堿、強氧化劑、有機溶劑等強腐蝕性介質的輸送。
性能范圍：設計壓力1.6-10Mpa;流量1.8-400m3/h;揚程15-125m;功率1.5-280kw
適用溫度：-20～120℃，采用新型材料耐溫可達350℃；
注意事項：輸送比重大于1.3mg/cm3的介質應在訂貨時說明；禁止空運轉；禁止輸送含有顆粒或有結晶的介質。

二、結構圖：

三、性能曲線圖：

四、性能參數表：

型號	轉速 r/min	流量 m3/h	揚程 m	效率％	汽蝕余量 m	進口X出口 mm	電機功率 kw
型號	轉速 r/min	流量 m3/h	揚程 m	效率％	汽蝕余量 m	進口X出口 mm	電機功率 kw
25TY-20	2900	1.5	22	28	2.5	25×20	2.2
		2	20	34.5	2.5
		3.2	18.5	36	3
25TY-32	2900	1.5	34.3	24	2.5	25×20	3
		2	32	32	2.5
		3.2	29.6	33	3
25TY-50	2900	1.5	52.5	28	2.5	25×20	5.5
		2	50	32	2.5
		3.2	48	30	3
25TY-80	2900	1.5	82	26	2.5	25×20	11
		2	80	30	2.5
		3.2	78.5	28	3
32TY-20	2900	2	22	40	2.5	32×20	2.2
		3.2	20	44	2.5
		5.5	18.5	42	3
32TY-32	2900	2	34.3	40	2.5	32×20	3
		3.2	32	44	2.5
		5.5	29.6	42	3
32TY-50	2900	2	52.5	32	2.5	32×20	5.5
		3.2	50	36	2.5
		5.5	48	34	3
32TY-80	2900	2	82	26	2.5	32×20	11
		3.2	80	30	2.5
		5.5	78.5	28	3
40TY-20	2900	4.4	22	41	2.5	40×25	2.2
		6.3	20	46	2.5
		8.3	18.5	43	3
40TY-32	2900	4.4	34.3	35	2.5	40×25	3
		6.3	32	40	2.5
		8.3	29.6	38	3
40TY-50	2900	4.4	52.5	26	2.5	40×25	7.5
		6.3	50	33	2.5
		8.3	48	32	3
40TY-80	2900	4.4	82	24	2.5	40×25	11
		6.3	80	28	2.5
		8.3	78.5	28	3
50TY-20	2900	7.5	22	43	2	50×32	3
		12.5	20	51	2
		15	18.5	49	2.5
50TY-32	2900	7.5	34.3	33	2	50×32	4
		12.5	32	44.5	2
		15	29.6	46	2.5
50TY-50	2900	7.5	52.5	28	2	50×32	7.5
		12.5	50	37	2
		15	48	40.5	2.5
50TY-80	2900	7.5	82	23	2	50×32	15
		12.5	80	32	2
		15	78.5	36.5	2.5
65TY-20	2900	15	21.8	37	2	65×50	4
		25	20	57	2
		30	18.5	60	2.5
65TY-32	2900	15	35	44	2	65×50	5.5
		25	32	53	2
		30	30	57	2.5
65TY-50	2900	15	53	41	2	65×40	11
		25	50	50	2
		30	47	53.5	2.5
65TY-80	2900	15	82	34	2	65×40	18.5
		25	80	46	2
		30	78	50	2.5
65TY-125	2900	15	127	28	2.5	65×40	30
		25	125	39	2.5
		30	123	48.5	3
80TY-20	2900	30	22.5	53	3	80×65	7.5
		50	20	57	3
		60	18	47	3.5
80TY-32	2900	30	36	52	2.5	80×65	11
		50	32	62	2.5
		60	29	60	3
80TY-50	2900	30	53	53	2.5	80×50	15
		50	50	60	2.5
		60	47	58	3
80TY-80	2900	30	84	44	2.5	80×50	30
		50	80	55	2.5
		60	75	57	3
80FY-125	2900	30	128	39	2.5	80×50	45
		50	125	48	2.5
		60	123	47.5	3
100TY-20	2900	60	24	59	4	100×80	11
		100	20	67	4.5
		120	16.5	57	5
100TY-32	2900	60	36	56	3.5	100×80	15
		100	32	67	4
		120	28	68	5
100TY-50	2900	60	54	57	3	100×65	30
		100	50	67	3.6
		120	47	66	4.8
100TY-80	2900	60	87	52	3.5	100×65	45
		100	80	63	3.8
		120	74.5	62	4.8
100TY-125	2900	60	133	48	3	100×65	75
		100	125	57	3.6
		120	118	59	4.2
125TY-20	2900	120	23	63	4.5	125×100	22
		200	20	72	4.5
		240	18	65	5
125TY-32	2900	120	35	57	3.8	125×100	30
		200	32	70	4.2
		240	28	69	5
125TY-50	1450	120	55	57	2.5	150×125	45
		100	50	70	2.5
		240	45	67	3
150TY-20	1450	120	132.5	56	4	125×100	22
		200	20	65	4.5
		240	120	58	5
150TY-32	1450	120	52	51	2.5	125×100	30
		200	32	57	2.5
		240	48.5	53	3
150TY-50	1450	120	53	56	2.5	150×125	45
		200	50	65	2.8
		240	46	58	3.5
200TY-20	1450	240	21.5	68	3.5	200×150	37
		400	20	74	4.3
		460	17.5	70	5
200TY-32	1450	240	37	62	3	200×150	75
		400	32	74	3.5
		460	28.5	72	4
200TY-50	1450	240	55	62	3	200×150	110
		400	50	73	3.8
		460	45	70	4.5
250TY-20	1450	600	22	75	4.1	250×200	75
		800	20	78	5
		960	16	77	6
250TY-32	1450	600	34	73	4.8	250×200	90
		800	32	75	5.5
		960	28	75	6.4
250TY-50	1450	600	54.5	55	3.5	250×200	160
		800	50	68	4.3
		960	39	70	5
300TY-32	1450	1550	35	58	3.6	300×250	220
		1400	32	74	4.5
		1300	26	65	5.4
300TY-50	1450	1550	55	65	4.1	300×250	315
		1400	50	75	5
		1300	42.5	73	6
