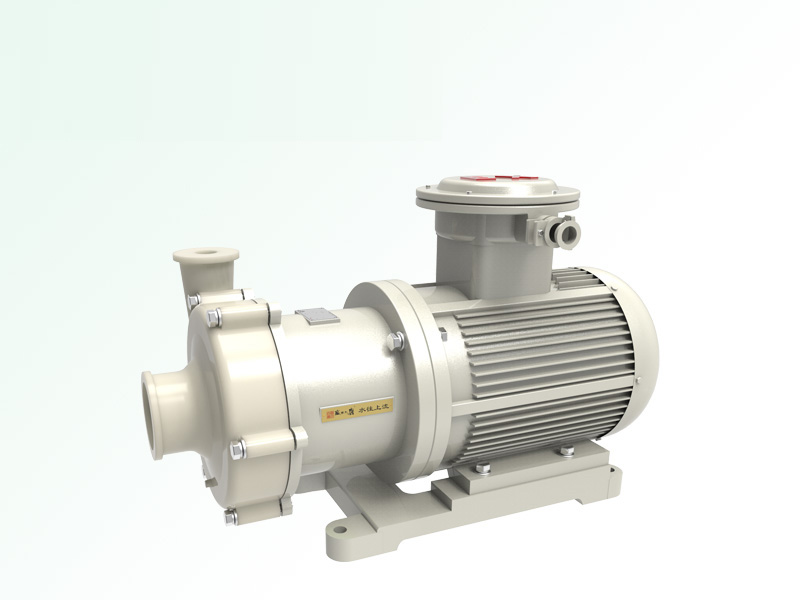

無泄漏襯氟磁力泵
| 型號意義 | 16TCSF-15 |
| T | 企業代號 |
| C | 磁力驅動 |
| S | 輕型 |
| F | 氟塑料材質 |
| 16 | 進口口徑80mm |
| 15 | 揚程15m |
| 名稱： | TCSF無泄漏襯氟磁力泵/ CQB氟塑料磁力泵/氟合金磁力泵/化工磁力泵/耐酸磁力泵/無泄漏磁力泵/無泄漏泵/鹽酸磁力泵/硫酸專用泵/磁力泵 |
| 輸送介質： | 硫酸，鹽酸，王水，溴化物，苯，酚，脂，氯等強酸性腐蝕性液體 |
| 適用行業： | 化工，醫藥，制酸，易燃，易爆，易揮發，高危行業 |
| 產品特點： | 無泄漏、耐酸性 |
| 結構形式： | 臥式、泵與電機直聯 |
| 口徑： | 25～65mm |
| 流量： | 0.8-25m3/h |
| 揚程： | 3-40m |
| 轉速： | 2900r/min |
| 工作溫度： | -20～+100℃ |
| 壓力等級： | 0.6Mpa |
| 功率： | 0.18-5.5kw |
| 材料： | 襯氟，PTFE，PFA |
一、產品簡介：
產品概述：
無泄漏氟塑料磁力泵（簡稱：氟塑料磁力泵）是應用現代磁力學原理，利用永磁體的磁力傳動實現扭矩的無接觸傳遞的一種新型泵，也就是電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，過流部件全部采用氟塑料制造，可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質，由于介質封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，****解決了機械傳動泵的軸封泄漏，而設計的全密封、無泄漏、無污染、耐強酸、高效節能的新型無泄漏耐酸泵，性能達到國際標準、可替代價格昂貴不銹鋼，特殊合金材料、進口的化工泵。
產品優點：
1.TCSF無泄漏氟塑料磁力泵是小流量、低揚程、全密封、無泄漏、高效節能的新型耐酸泵；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；
3.氟塑料（PTFE、FEP、PFA）是當今世界******耐腐蝕材料（俗稱：塑料王），對任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損；
4.磁鐵選用鐵氧體磁體，具有良好的磁性，耐高溫，不退磁；
5.動環、滑動軸承采用高耐磨耐溫的石墨、四氟等材料，有效地保證泵的使用壽命；
6.密封采用封閉式靜密封，****解決了介質泄漏。
7.無需獨立潤滑和冷卻水，降低了能耗。
8.直聯后拉式設計、臥式安裝，結構緊湊、占地面積小，振動小，噪音低，運行特別平穩；
9.外磁直接與電機、轉軸相連，采用直聯式設計，具有結構簡單、無需對中、傳動效率高、噪音小、振動小等優點；
產品用途：
廣泛應用于石油、化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于易燃、易爆、易揮發、有毒、強酸堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力：0.6Mpa、流量:0.8-25m3/h、揚程：3-40m、功率：0.18-5.5kw
適用溫度：-20～120℃，采用新型材料耐溫可達180℃；
選裝配件：防空運轉裝置，泄漏監控裝置；
注意事項：輸送比重大于1.3m g/cm3的介質應在訂貨時說明；禁止空運轉；禁止輸送含有顆粒或有結晶的介質。
二、結構圖：
三、性能曲線圖：
四、性能參數表：
|
規格型號 |
流量 |
揚程 |
進口 |
出口 |
氣蝕余量 |
轉速 |
電機功率 |
重量 |
|
16TCSF-2D |
0.6 |
2 |
16 |
12 |
9 |
2900 |
0.025 |
5 |
|
15TCSF-3.2D |
0.8 |
3.2 |
15 |
15 |
6.0 |
2900 |
0.180 |
7 |
|
20TCSF-7D |
1.6 |
7 |
20 |
15 |
6.0 |
2900 |
0.180 |
8 |
|
25TCSF-11D |
2.5 |
11 |
25 |
20 |
6.0 |
2900 |
0.370 |
12 |
|
32TCSF-13D |
5.5 |
13 |
32 |
20 |
6.0 |
2900 |
0.550 |
18 |
|
40TCSF-15D |
6.3 |
15 |
40 |
14 |
5.0 |
2900 |
0.750 |
35 |
|
40TCSF-11D |
6 |
11 |
40 |
40 |
5.0 |
2900 |
0.550 |
20 |
|
40TCSF-18D |
6.5 |
17.5 |
40 |
40 |
3.7 |
2900 |
1.1 |
40 |
|
50TCSF-20D |
12 |
20 |
50 |
32 |
3.5 |
2900 |
1.5 |
45 |
| 50TCSF-20DA |
12.5 |
20 |
50 |
32 |
3.5 |
2900 |
2.2 |
70 |
|
50TCSF-32D |
12.5 |
32 |
50 |
32 |
3.5 |
2900 |
4.0 |
90 |
|
65TCSF-25D |
20 |
25 |
65 |
50 |
4.0 |
2900 |
4.0 |
100 |
|
65TCSF-32D |
17.5 |
32 |
65 |
50 |
4.0 |
2900 |
4.0 |
100 |
|
65TCSF-36D |
8 |
36 |
65 |
50 |
4.0 |
2900 |
5.5 |
120 |
|
65TCSF-80D |
25 |
80 |
65 |
40 |
4.0 |
2900 |
18.5 |
315 |
| 80TCSF-32D |
50 |
32 |
80 |
65 |
4.0 |
2900 |
11.0 |
285 |
| 80TCSF-80D |
50 |
80 |
80 |
50 |
5.0 |
2900 |
30.0 |
390 |
| 100TCSF-32D |
100 |
32 |
100 |
80 |
5.0 |
2900 |
18.5 |
260 |
| 100TCSF-50D |
100 |
50 |
100 |
65 |
4.5 |
2900 |
30.0 |
390 |
產品實景：
